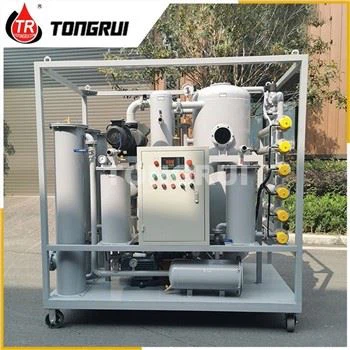

Hệ thống lọc dầu khử nước chân không sở hữu khả năng khử nhũ tương mạnh và sử dụng các phương pháp vật lý để loại bỏ nước, tạp chất và khí (axetylen, hydro, metan, v.v.), nó sẽ không làm thay đổi thành phần và hiệu suất của dầu.
Phạm vi áp dụng:
It is widely suitable for online processing of steam turbine, the gas turbine, the hydraulic turbine's oil in electric power,chemical industry, papermaking, metallurgy and so on to guarantee the unit adjusting and the normal work of the lubrication system.It used physical method remove the water, impurities and gas(acetylene, hydrogen, methane, etc), it will not change the oil components and performance.
Thông số kỹ thuật:
Tham số:Mục | Đơn vị | ZJC-10 | ZJC-20 | ZJC-30 | ZJC-50 | ZJC-75 | ZJC-100 | ZJC-150 | ZJC-200 |
Lưu lượng dòng chảy | L/H | 600 | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 |
Độ chân không | Mpa | -0.06 - -0.096 | |||||||
Áp lực công việc | Mpa | Nhỏ hơn hoặc bằng 0. 3 | |||||||
Không có lỗi | H | Lớn hơn hoặc bằng 4000 | |||||||
Thời gian làm việc liên tục | H | Lớn hơn hoặc bằng 150 | |||||||
Nhiệt độ làm việc | trình độ | 40 - 70 | |||||||
Lò sưởi | kW | 15 | 18 | 30 | 45 | 60 | 72 | 72 | 84 |
Tổng công suất | kW | 17 | 20 | 33 | 49 | 66 | 79 | 81 | 97 |
Đường kính của đầu vào đầu ra | DN | 25 | 25 | 25 | 32 | 42 | 42 | 50 | 50 |
cân nặng | Kilôgam | 500 | 530 | 570 | 780 | 800 | 960 | 1050 | 1550 |
Kích thước (mm) | L | 1300 | 1350 | 1450 | 1500 | 1500 | 1800 | 1800 | 1800 |
W | 1000 | 1000 | 1100 | 1150 | 1000 | 1500 | 1650 | 1500 | |
H | 1450 | 1450 | 1500 | 1650 | 1750 | 1800 | 1900 | 2000 | |
Chỉ số dầu sau khi xử lý | |||||||||
Hàm lượng nước | 80ppm | ||||||||
Hàm lượng khí | Nhỏ hơn hoặc bằng 0. 1 phần trăm | ||||||||
sự sạch sẽ | Less than or equal to 5µm（or as per requirement） | ||||||||
Giá trị khử nhũ tương | Ít hơn hoặc bằng 10 phút | ||||||||
Máy bao gồm các bộ phận chính sau:
◆Vacuum Dehydration (Degas) System
1 Bình chân không của hệ thống lọc dầu khử nước chân không có thể tăng diện tích bay hơi một cách hiệu quả. Lò sưởi, được đặt trên bình chân không, trở thành một thiết bị bay hơi. Như vậy diện tích bay hơi của bình chân không gấp ba lần diện tích của bình chân không nói chung.
◆Electrical Apparatus Controlling System
1 Các thành phần chính của thiết bị điện do Schneider hoặc Siemens sản xuất
2 Có một số hệ thống bảo vệ để tránh hiện tượng phun dầu, quá tải và quá áp, v.v.
◆Filter Elements(particulate matter removal)
1, Bộ lọc bằng thép không gỉ có thể loại bỏ 99,5% các hạt. Kích thước của các phần tử lọc và khẩu độ nhỏ dần trong các giai đoạn lọc khác nhau. Các tạp chất có kích thước hạt khác nhau được lọc từng bước. Khả năng loại bỏ các chất dạng hạt và tạp chất được cải thiện rất nhiều bằng phương pháp này.
◆Electric heater
Hệ thống sưởi dầu đảm bảo ít hơn 1. 0 w / cm2. nhiệt độ rung là 40 ° C đến 80 ° C. Lò sưởi được điều khiển tự động. Máy sưởi sẽ tự động dừng khi nhiệt độ dầu đạt 80 độ và sẽ bắt đầu làm nóng khi nhiệt độ thấp hơn 40 độ. Được lắp đặt các thiết bị bảo vệ an toàn, hệ thống sưởi ấm an toàn và đáng tin cậy. Máy sưởi sẽ tự động ngừng hoạt động khi lượng dầu đầu vào quá thấp để tránh các hư hỏng của máy sưởi.
◆Infrared Oil-level Controlling System
Hệ thống điều khiển tự động mức dầu - mực dầu hoặc hệ thống điều khiển tự động mức chất lỏng hồng ngoại được lắp đặt trong bình chân không để kiểm soát mức dầu để tránh dầu bị hút vào bơm chân không trong quá trình vận hành.
◆Vacuum Pump
Bơm chân không cánh quay, là một thiết bị cơ bản được sử dụng để bơm không khí từ các bình kín để đạt được điều kiện chân không.
